Компактный токарный центр, обеспечивающий исключительную производительность и стабильность. Его станина изготовлена из прочного чугуна. Конструкция с наклоном в 30° и низким центром тяжести способствует равномерному распределению тепла, минимизируя тепловые деформации и обеспечивая стабильную обработку даже при высоких нагрузках.

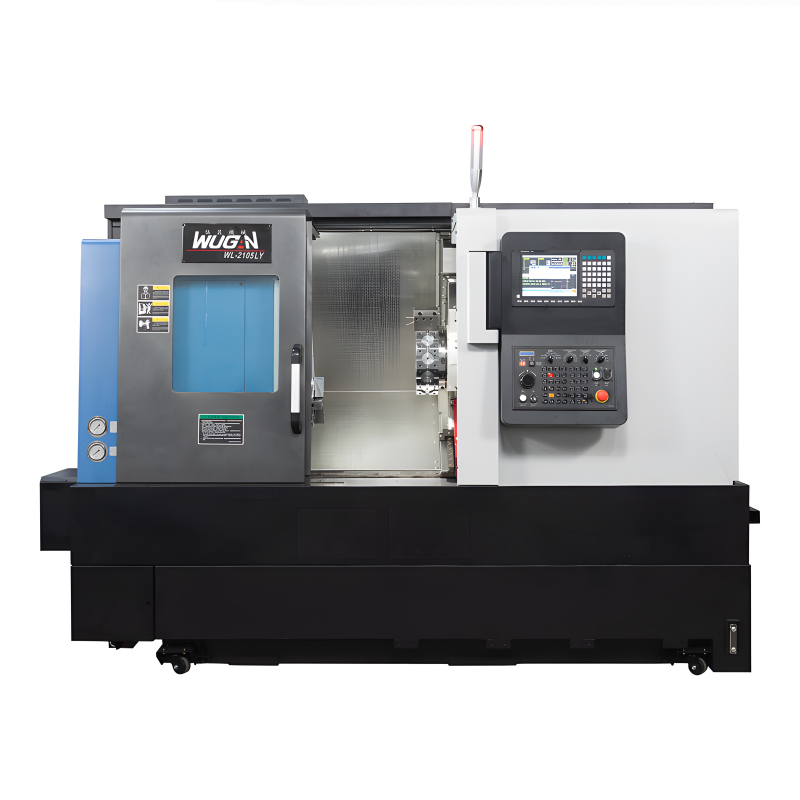

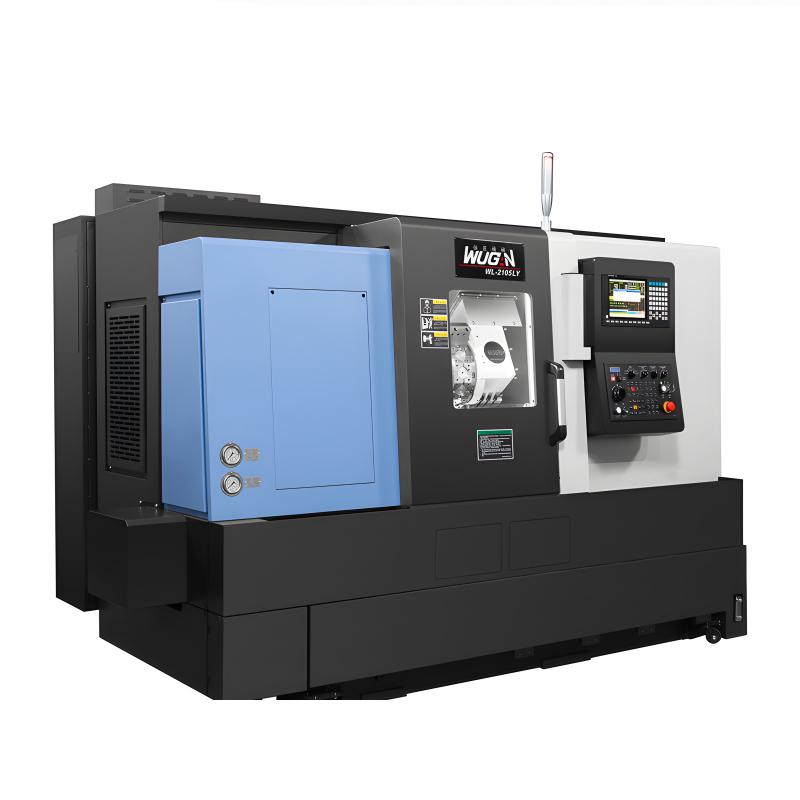

WL2105LY — это модель серии WL, дополненная осью Y. Она позволяет обрабатывать детали сложной формы за одну установку, выполнять высокоточную эксцентриковую обработку, значительно сокращая время резания и холостого хода, что существенно повышает производительность. Подходит для выполнения сложных производственных задач, требующих высокой точности и стабильности.
- Шпиндельная система: Разработана с акцентом на жесткость и оснащена высокопроизводительным клиновым ремнем, снижающим влияние тепла двигателя на точность работы. Шпиндель имеет скорость до 4200 об/мин, сквозное отверстие диаметром 66 мм и минимальный угол индексации 0,001°.

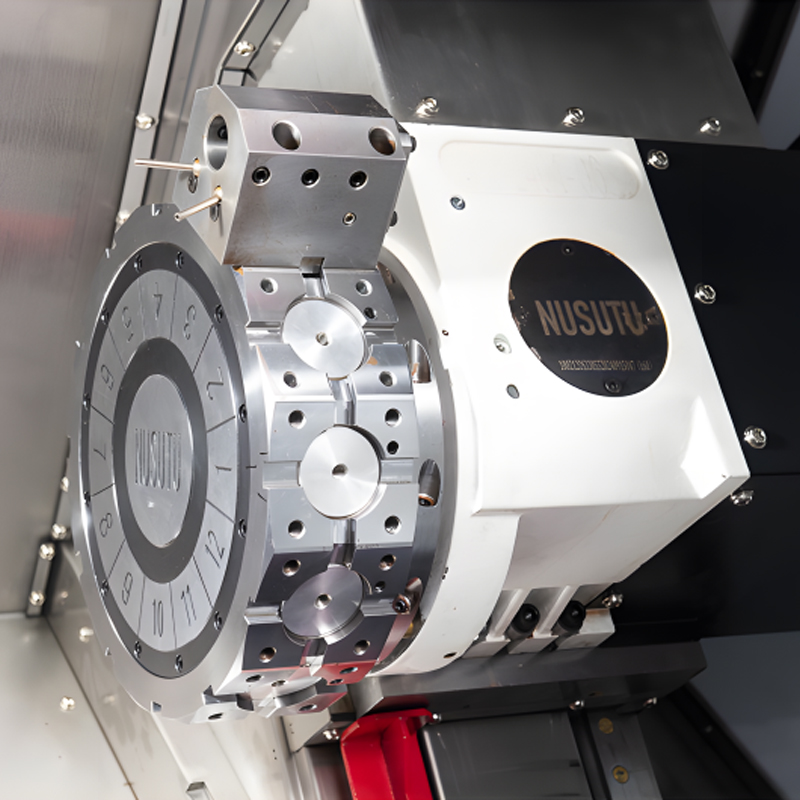

- Револьверная головка: Оснащена серводвигателем, обеспечивающим высокую скорость смены инструмента и точное позиционирование. Применение муфты с изогнутыми зубьями гарантирует стабильную и точную обработку, даже при интенсивной эксплуатации.
- Оси перемещения: Прецизионные шарико-винтовые пары с предварительным натяжением для осей X, Z и Y предотвращают температурные деформации и обеспечивают высокую точность позиционирования. Линейные направляющие обеспечивают низкое трение, высокую точность и плавность перемещения.
|
Рабочая зона |
|
|
Наибольший диаметр над станиной |
600 мм |
|
Максимальный диаметр вращения |
400 мм |
|
Наибольший диаметр обработки |
51 мм |
|
Наибольшая длина обработки |
300 мм |
|
Наибольший диаметр прутка |
510 мм |
|
Шпиндель |
|
|

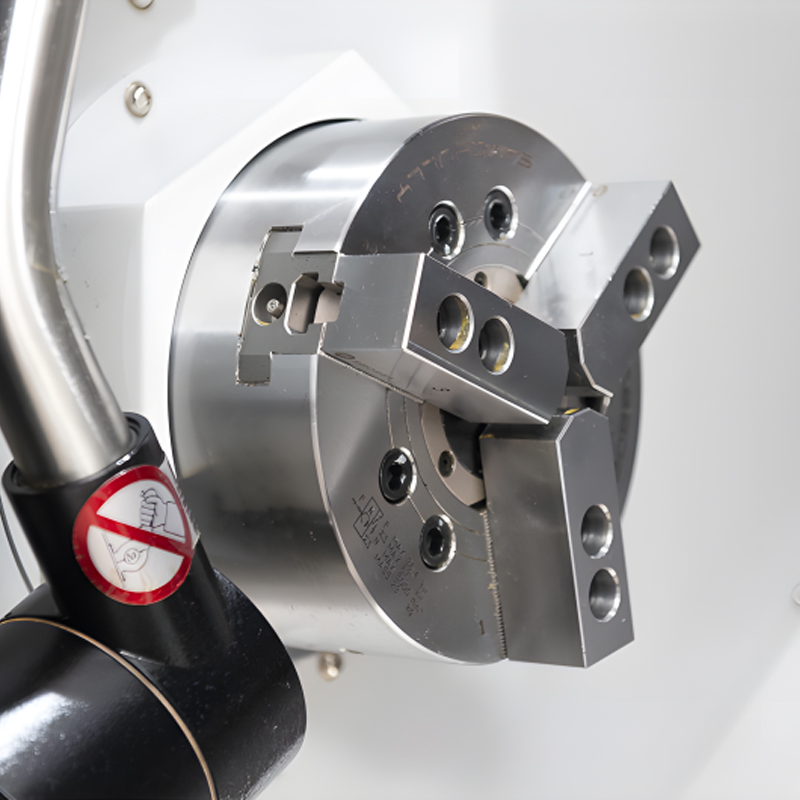

Диаметр патрона |
8 дюймов |
|
Макс. частота вращения |
4000 об/мин |
|
Макс. крутящий момент |
167/125 нм |
|
Мощность двигателя |
18.5/15 квт |
|
Контршпиндель |
|
|
Диаметр патрона |
— |
|
Макс. частота вращения |
— |
|
Макс. крутящий момент |
— |
|
Мощность двигателя |
— |
|
Система валов |
|
|
Ход по оси X |
205 мм |
|
Ход по оси Y |
105 мм |
|
Ход по оси Z |
560 мм |
|
Скорость ускоренного хода по оси X |
30 м/мин |
|
Скорость ускоренного хода по оси Y |
10 м/мин |
|
Скорость ускоренного хода по оси Z |
30 м/мин |
|
Инструментальная головка |
|
|
Количество инструментальных позиций |
12 |
|
Размер наружного инструмента |
20х20 мм |
|
Время индексации (для смежных позиций) |
0.11 сек |
|

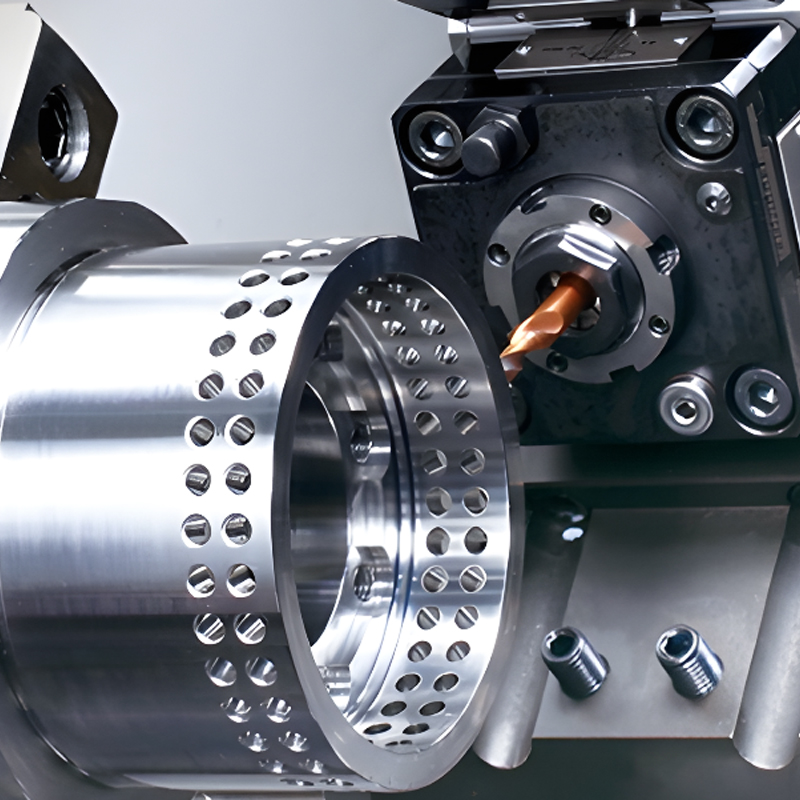

Мощность двигателя приводного инструмента |
2.7 квт |
|
Частота вращения приводного инструмента |
4000 об/мин |
|

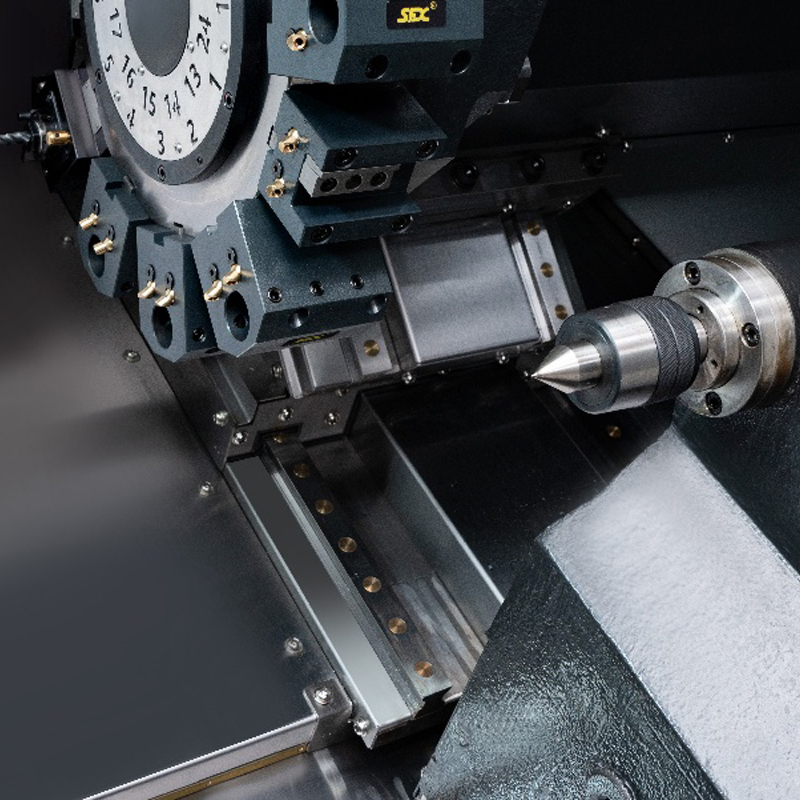

Задняя бабка |
|
|
Ход пиноли |
580 мм |
|
Тип центра |
МТ4 |
|
Прочее |
|
|
Длина станка |
2880 мм |
|
Ширина станка |
1711 мм |
|
Высота станка |
1921 мм |
|
Масса станка |
3850 кг |
|

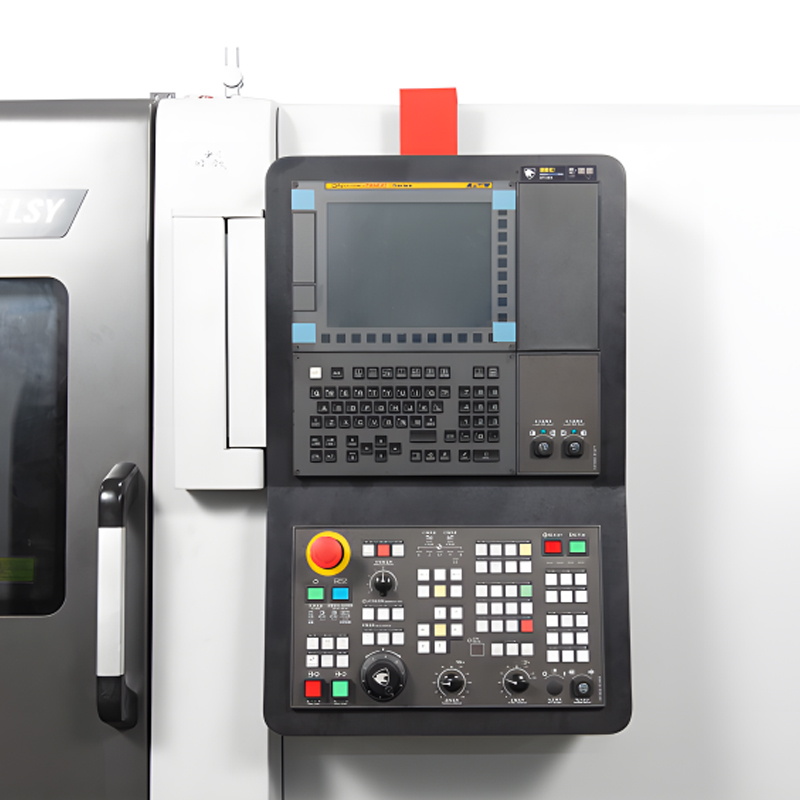

ЧПУ |
Fanuc 0i plus / Siemens / Syntec |
